EINS: Grundlegende Definition
Goldschütteltisch
Der Goldschütteltisch (auch Schütteltisch, Goldkonzentrationstisch genannt) ist eine gängige Nass-Schwerkraft-Trennanlage zur Gewinnung von Feingold, die häufig bei der Aufbereitung von Schwemmgold, Steingold, Zinn, Wolfram, Chrom, Silber und anderen Schwermineralien eingesetzt wird.
ZWEI: Funktionsprinzip
Die Trennung beruht auf dem Dichteunterschied zwischen Gold (hohes spezifisches Gewicht ~19,3) und Ganggestein (Quarz ~2,65), angetrieben durch drei kombinierte Kräfte:
Ruckartige Hin- und Herbewegung in Längsrichtung
Der Kopfmechanismus sorgt für einen schnellen Rückwärtshub und einen langsamen Vorwärtshub. Durch die Trägheit werden schwere Goldpartikel nach vorne in Richtung des Konzentratauslasses gedrückt.
Querspülwasserströmung
Ein dünner Wasserfilm fließt senkrecht zur Vibration über das geneigte Deck und wäscht leichten Abfallsand seitlich zum Abraumabfluss.
Schichtung durch Gewehre
Parallele erhabene Rillenrillen auf dem Deck fangen dichtes Gold am Boden der Rillen ein; Leichtes Ganggestein schwimmt oben und wird vom Querwasser weggeschwemmt.
Ergebnis: Die Materialien werden in Fächerzonen auf dem Tisch in 3 Produkte aufgeteilt:
Konzentrat (hoch-reines Gold)
Mittelerz (Mischerz zur Wiederaufbereitung)
Tailings (wertloses Ganggestein).

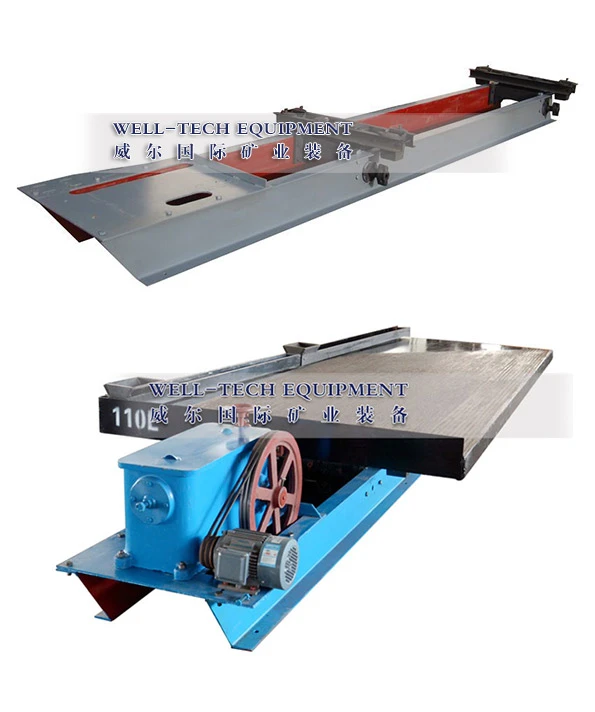

DREI: Kernstruktur
Tischplatte: Fiberglas-/gummibeschichtete Oberfläche mit individuellen Riffelmustern; Neigungswinkel einstellbar
Antriebseinheit für die Kopfbewegung: Exzentrische Kurbel + Motor, steuert Hublänge und Vibrationsfrequenz
Stützrahmen und Wippen: Schwere Stahlbasis für stabiles Schütteln
Futterkasten und Wasserverteilungsrinne: Erzschlamm und Spülwasser gleichmäßig zuführen
Winkeleinstellungsbaugruppe: Feineinstellung des Neigungswinkels-für verschiedene Korngrößen.
VIER: Hauptklassifizierung und Anwendung
1. Nach Futterpartikelgröße
Grober Sandtisch: Vorschub 0,5–2 mm (grobe Goldkörner)
Feiner Sandtisch: Vorschub 0,074–0,5 mm (feines Goldpulver)
Schleimtabelle: Vorschub 0,02–0,074 mm (feiner Goldstaub)
2. Nach Maßstab

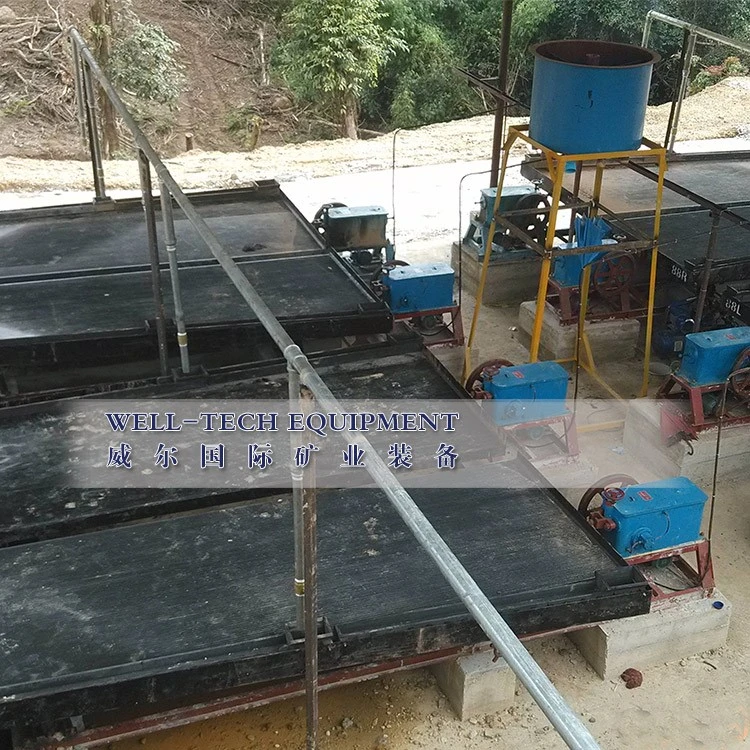

Industrieller Großtisch: Kapazität 0,5–6 t/h, für große Goldwaschanlagen
Tragbarer Mini-Tisch: 20–200 kg/h, Kleinbergbau, Labortest
Mehrschichtiger Schütteltisch: Doppel-/Dreifachdeck, Platzersparnis, höhere Leistung.
Wichtige technische Parameter (Standard 6-S-Modell)
Futterdichte: 15–30 % Feststoffschlamm
Vibrationsfrequenz: 400–1200 Hübe/Min. (niedrige Frequenz für grobes Gold, hohe Frequenz für feines Gold)
Hub: 8–18 mm
Neigungswinkel des Decks: 0 Grad – 10 Grad einstellbar
Leistung: 1,1–3 kW
Täglicher Durchsatz: 20–60 Tonnen Roherz
FÜNF: Vorteile
Hohe Trenngenauigkeit; In einem Durchgang direkt hochwertiges Goldkonzentrat produzieren
Einfache Bedienung, einfache Hub-/Winkel-/Wasserdurchflusseinstellung
Geringer Stromverbrauch, langlebiges Glasfaserdeck, geringe Wartungskosten
Keine chemischen Reagenzien, umweltfreundliche Wasser-Schwerkraft-Trennung
Flexible Größenoptionen für Labore, kleine Minen und Industrieanlagen
